PARTITORE DI TENSIONE

Partitore di tensione per esempio ridurre da 12 Volt a 5 Volt per alimentare uno Smartphone.

Ammettiamo che R1 abbia lo stesso valore di R2, quello che si ottiene è un partitore simmetrico, ossia Vo sarà uguale a Vi/2, perciò per avere la tensione desiderata in uscita rispetto a quella di ingresso dovremo variare il rapporto tra R1 e R2. Per esempio se R1 è maggiore di R2, Vo sarà inferiore di Vi/2 e sarebbe al contrario se R1 fosse inferiore di R2.

Se voglio avere una tensione in uscita di 5 Volt facendo qualche calcolo matematico o usando il calcolatore on line, ipotizzando che la R1 sia di 1700 Ohm la R2 sarà di 1214,29 Ohm.

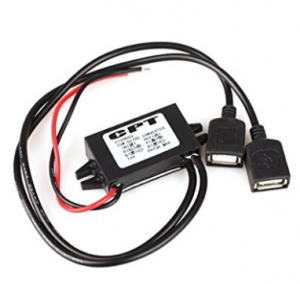

In tutti i casi abbassare la tensione con un partitore non è un’idea troppo brillante a meno che il carico sia noto e assolutamente costante, io consiglierei un integrato che regoli la tensione, o un convertitore che ha un costo relativamente basso.
