INCLINAZIONE O TILT E ORIENTAMENTO

Il sole, durante la giornata, si sposta da Est a Ovest e dal basso verso l’alto, per questo motivo per definire la direzione dei raggi solari rispetto alla superficie del modulo fotovoltaico avrò bisogno di due grandezze:

• Inclinazione o Tilt
• Orientamento

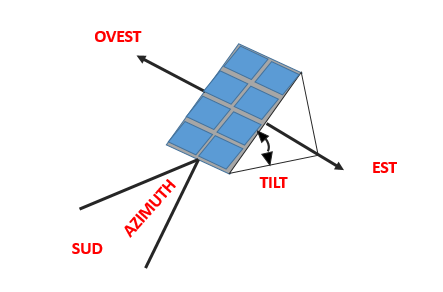

L’insieme della combinazione tra l’inclinazione e l’orientamento determina l’esposizione del modulo fotovoltaico.

 Per inclinazione si intende l’angolo β o di tilt del modulo fotovoltaico che forma con l’orizzontale. Il modulo orizzontale avrà un’inclinazione 0°, e se fosse verticale sarebbero 90°.

La radiazione diretta ricevuta da una superficie inclinata cambia con l’orientamento del pannello rispetto ai punti cardinali (Nord- Sud- Est- Ovest).



L’orientamento viene indicato con l’angolo (α) di deviazione orizzontale da Est a Ovest rispetto al Sud. Per convenzione l’orientamento verso Est avrà il segno meno (-), e il segno più (+) verso Ovest.
