CONFIGURAZIONE DELL’ACCUMULO PER FOTOVOLTAICO
Il sistema di accumulo, noto anche come EESS (Electric Energy Storage System: ovvero sistema di accumulo di energia elettrica), è un insieme di dispositivi, apparecchiature e logiche di gestione e controllo progettati per assorbire e rilasciare energia elettrica. Questo sistema è concepito per operare in modo continuativo in parallelo con la rete di distribuzione, oppure per modificare i profili di scambio con la rete stessa (sia in termini di immissione che di prelievo), anche in seguito a disconnessioni o riconnessioni volontarie di una parte o dell’intero impianto. Pertanto, qualsiasi sistema di accumulo, anche se collegato al lato della corrente continua di un impianto di produzione, deve essere considerato sempre come un generatore.
TIPI DI COLLEGAMENTO DELL’ACCUMULO AL FOTOVOLTAICO

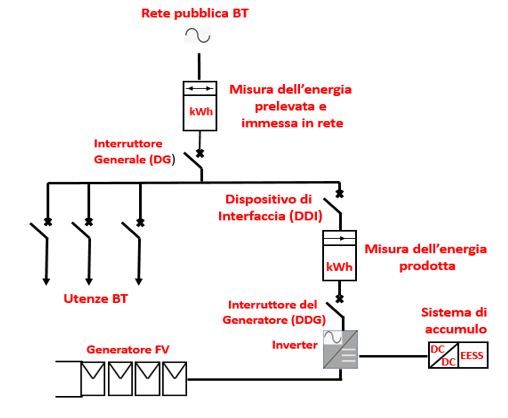

- Sistema di Accumulo Monodirezionale: il sistema di accumulo è collegato al lato corrente continua dell’inverter, dove il sistema di accumulo assorbe energia solo dall’impianto di produzione.

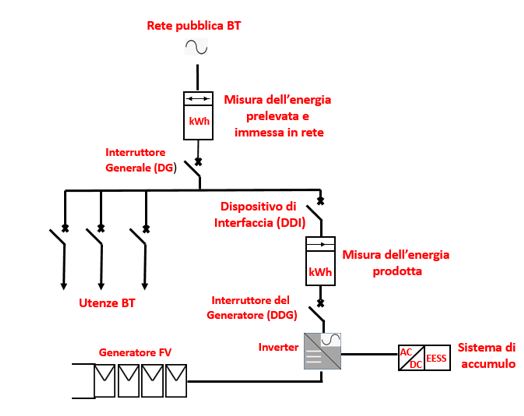

- Sistema di Accumulo Bidirezionale: questo tipo di sistema può assorbire energia sia dall’impianto di produzione che dalla rete. È connesso sul bus DC o AC prima o dopo il contatore di produzione. Nel disegno è riportato solo il caso dove l’accumulo è installato nella parte di impianto in corrente alternata, e può essere utilizzato su impianti esistenti senza modificare sia l’impianto solare che l’inverter In questo caso ci sono due inverter distinti: uno collegato al fotovoltaico, e un inverter bidirezionale collegato alle batterie. La somma teorica della potenza del fotovoltaico sarebbe la somma dei due generatori.

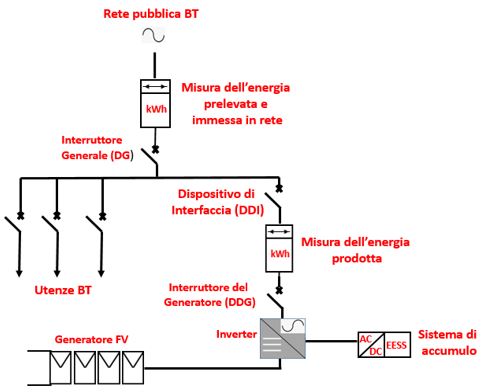

- Sistema di accumulo lato produzione: l’accumulo viene installato tra l’impianto di produzione e il misuratore dell’energia prodotta. Può essere collegato sul lato DC, in questo caso per gestire correttamente l’accumulo di energia dalla rete il contatore di energia prodotta, che di solito è monodirezionale, diventa bidirezionale.
Se installato sul lato AC, per gestire correttamente l’accumulo di energia dalla rete, il contatore di energia prodotta, che di solito è monodirezionale, diventa bidirezionale.

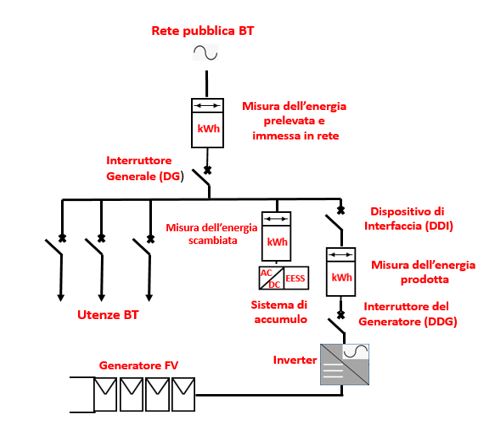

- Sistema di accumulo post-produzione: l’accumulo è installato tra il misuratore dell’energia prodotta e quello dell’energia scambiata (prelevata e immessa in rete) e viene collegato sul bus AC. Oltre alle considerazioni precedenti si precisa che: nel caso in cui ci siano degli incentivi economici sarà installato, per la misura dell’energia immessa nell’impianto dal sistema di accumulo, un misuratore bidirezionale di energia scambiata tra il sistema di accumulo e il resto dell’impianto.
