COME RENDERE “SMART” LA TUA CASA CON LO SMART METER (I CONTATORI INTELLIGENTI PER L’AUTOCONSUMO ENERGETICO)
I contatori intelligenti per l’autoconsumo energetico, conosciuti anche come “smart meter per impianti fotovoltaici”, sono dispositivi bidirezionali progettati per registrare i consumi dell’abitazione. Grazie all’interazione con i dati di produzione forniti dall’inverter fotovoltaico, questi strumenti offrono in tempo reale informazioni sulla quantità di energia prodotta dal nostro impianto fotovoltaico, sull’energia consumata e su quella immessa nella rete.
I primi smart meter hanno rivoluzionato il settore, permettendo di effettuare letture orarie mensili precise (telelettura) e di gestire i dispositivi da remoto (telegestione) senza la necessità di interventi in loco, con un notevole abbattimento dei costi operativi.
In Italia, la normativa è stata recepita attraverso il Decreto Legislativo 102/2014, che ha introdotto nuovi requisiti per i contatori e avviato la transizione verso la seconda generazione (2G). Il gestore prevede di completare la maggior parte delle sostituzioni entro il 2024, mentre il restante sarà ultimato entro il 2031.
Lo Smart Meter è il vero “vigile urbano” dell’energia. Senza di lui, l’inverter è come un guidatore bendato: sa che sta accelerando (producendo energia), ma non sa a che velocità sta andando la macchina (la casa) né se la strada è in salita o in discesa (prelievo o immissione in rete).
Ecco come funziona tecnicamente, spiegato in modo semplice ma rigoroso.
Cos’è tecnicamente lo Smart Meter?
È un dispositivo di misura elettronico che analizza i parametri elettrici (Tensione, Corrente, Cos-fi) in un punto preciso del tuo impianto (solitamente subito dopo il contatore ENEL).
A differenza del contatore di scambio della rete (che serve solo a fatturare), lo Smart Meter parla in tempo reale con il tuo sistema di gestione (Inverter o Gateway).
COME “LEGGE” L’ENERGIA SENZA TAGLIARE I FILI? (IL TA)

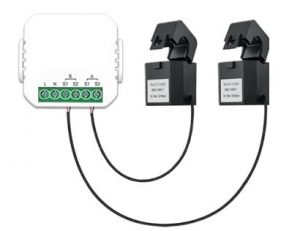

La maggior parte degli Smart Meter per il retrofitting utilizza i TA (Trasformatori Amperometrici), chiamati comunemente “pinze”.
- L’Effetto Induttivo: Ogni cavo percorso da corrente genera un campo magnetico proporzionale all’intensità della corrente stessa.
- La Pinza: La pinza si chiude attorno al cavo della fase. Al suo interno c’è un avvolgimento che “intercetta” questo campo magnetico e lo trasforma in un piccolo segnale elettrico.
- Il Calcolo: Lo Smart Meter legge questo segnale e, conoscendo la tensione (Volt), calcola istantaneamente la Potenza (Watt).
IL SEGRETO DELLA “DIREZIONALITÀ”

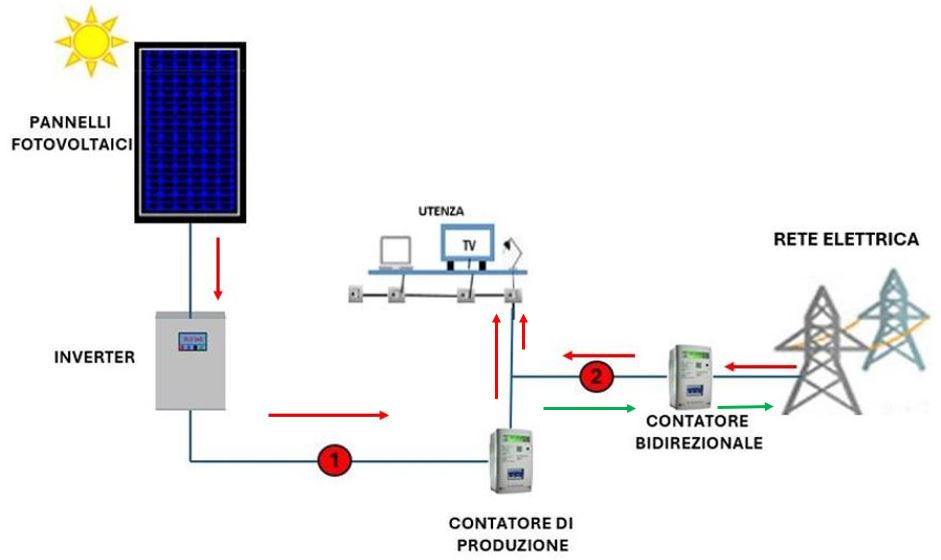

Questa è la parte fondamentale. Lo Smart Meter non ti dice solo quanta energia passa, ma in che direzione va.

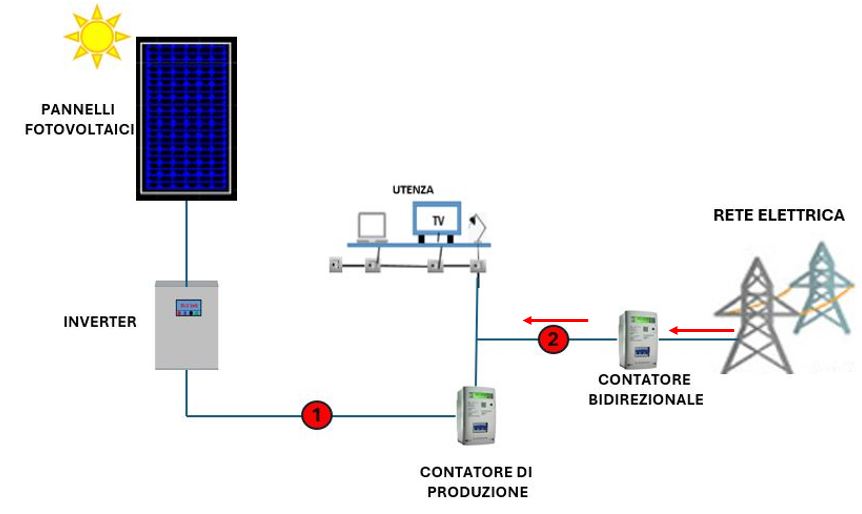

- Fase 1 (Consumo): Se i tuoi elettrodomestici chiedono più di quanto il sole produce, lo Smart Meter rileva un flusso che entra dalla rete verso la casa (Valore Positivo).

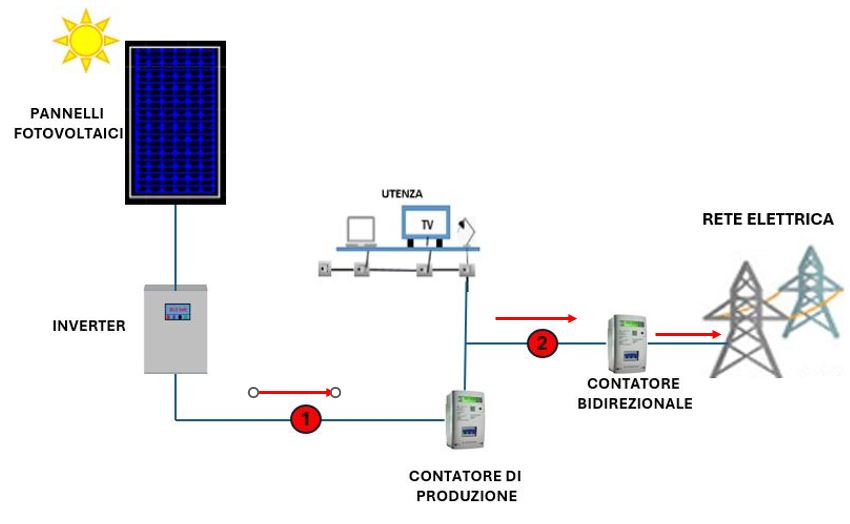

- Fase 2 (Cessione): Se il sole produce più di quanto consumi, il flusso cambia direzione ed “esce” verso la rete (Valore Negativo).
Senza questo dato bidirezionale, non potresti mai fare automazione.
Come comunica i dati (il lato tlc):

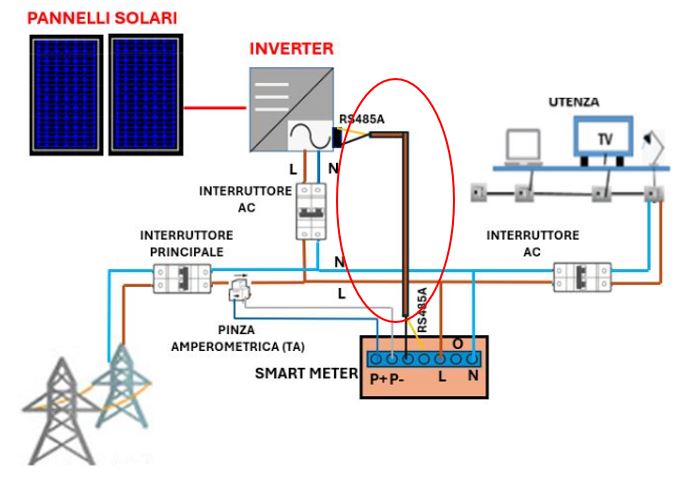

- RS485 / Modbus RTU: È il metodo più affidabile. Un cavetto schermato (doppino) collega lo Smart Meter all’Inverter. È un protocollo industriale robusto, perfetto contro i disturbi elettromagnetici.
- Wi-Fi / Ethernet: Lo Smart Meter invia i dati al router di casa, che poi li smista al Cloud o all’App.
- Power Line Communication (PLC): I dati viaggiano direttamente sui cavi elettrici esistenti (come i vecchi modem a onde convogliate).

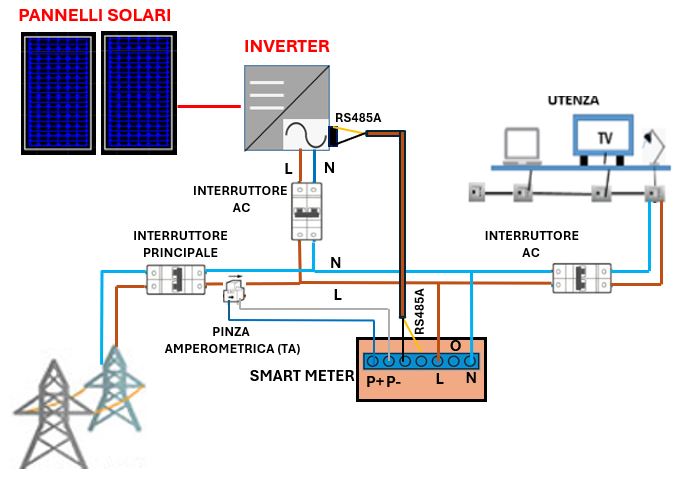

Il dispositivo in questione è connesso all’inverter fotovoltaico, componente essenziale di un sistema solare, ed è equipaggiato con avanzate funzionalità di monitoraggio e comunicazione, progettate per garantire una gestione più efficiente e pienamente trasparente dell’energia solare. Queste capacità permettono agli utenti di sfruttare al meglio il consumo energetico, ottimizzandolo secondo le proprie esigenze, e di avere un controllo continuo sulle prestazioni del proprio impianto fotovoltaico, beneficiando di aggiornamenti in tempo reale che favoriscono una supervisione semplice e immediata.
Il concetto di smart meter rappresenta il fulcro dei contatori intelligenti, facilitando l’implementazione di strategie volte a ottimizzare l’efficienza energetica. La raccolta e l’analisi avanzata dei dati di consumo non sono solo elementi fondamentali per le aziende di servizi energetici impegnate nella gestione della distribuzione di energia e gas, ma assumono un ruolo sempre più rilevante anche per i consumatori.
Grazie a queste indicazioni approfondite, i consumatori acquisiscono una crescente consapevolezza e si impegnano attivamente per ottimizzare il proprio consumo energetico e limitare gli sprechi. Così facendo, gli smart meter per fotovoltaico non solo rendono più efficiente la gestione dell’energia solare, ma favoriscono anche un utilizzo più consapevole e responsabile delle risorse energetiche.
FUNZIONAMENTO TECNICO
Il funzionamento tecnico di uno smart meter può essere riassunto nei seguenti punti principali:
- Rilevamento del consumo:
- Utilizza sensori elettronici per misurare parametri come tensione, corrente, potenza attiva e reattiva.
- Questi sensori sono collegati ai circuiti di misura che registrano i consumi in tempo reale o a intervalli programmati.
- Elaborazione dei dati:
- All’interno dello smart meter è presente un microcontrollore o microprocessore che elabora i dati rilevati dai sensori.
- Elaborazione che può includere funzioni di calcolo, memorizzazione e verifica della qualità dei dati.
- Comunicazione:
- Sicurezza e crittografia:
- I dati trasmessi sono spesso criptati per garantire la sicurezza e la privacy dell’utente.
- Sono implementate misure di sicurezza contro manomissioni o accessi non autorizzati.
- Interfaccia utente e visualizzazione:
- Alcuni smart meter dispongono di display per mostrare il consumo corrente o storico.
- Possono anche essere integrati con sistemi di gestione remota o app per monitoraggio da parte dell’utente.
- Alimentazione:
- Generalmente alimentati dalla rete stessa, ma possono avere batterie di backup per garantire funzionamento in caso di mancanza di corrente.
- Funzione bidirezionale:
- Questi dispositivi misurano l’energia sia in entrata (consumata dalla rete) che in uscita (immessa nella rete).
- Compatibilità:
- Sono integrabili con batterie, sistemi di gestione intelligente dell’energia (EMS) e inverter ibridi. In questo modo si può avere una gestione intelligente e automatizzata dell’energia.
In sintesi, lo smart meter combina tecnologie di misura elettronica, sistemi di comunicazione e di sicurezza per fornire dati di consumo precisi, affidabili e facilmente accessibili, facilitando la gestione e il controllo dell’energia o delle risorse consumate.
In parole povere ho spiegato il funzionamento tecnico ma cosa li rendono così eficaci.
- La tecnologia di comunicazione: gli smart meter trasmettono i dati via Wi-Fi

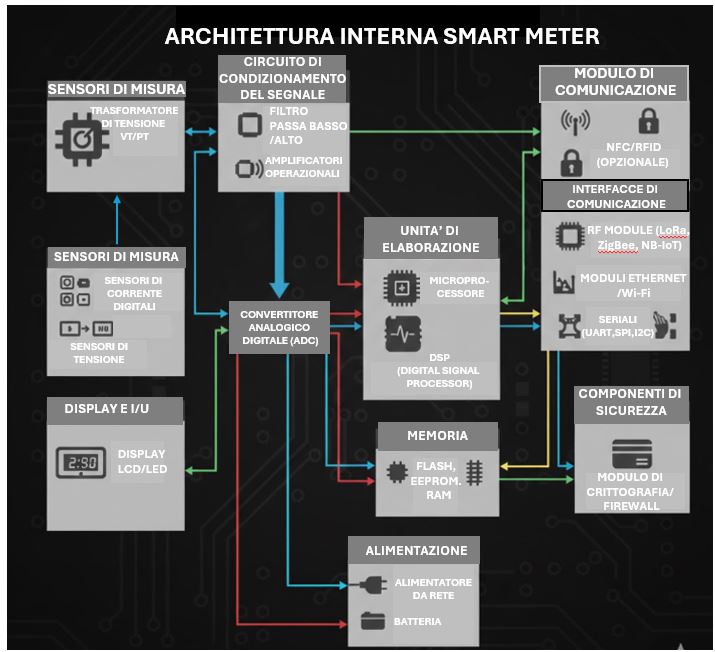

Schema Tecnico di uno Smart Meter
Descrizione delle componenti principali:
- Interfaccia utente: permette all’utente di visualizzare dati e configurare il dispositivo.
- Sensori di misura: raccolgono dati su corrente, tensione e altri parametri elettrici.
- Convertitori ADC: trasformano segnali analogici in digitali per l’elaborazione.
- Unità di elaborazione: calcola energia attiva, reattiva, apparente, e altri parametri.
- Modulo di comunicazione: invia i dati raccolti a sistemi di gestione remota o piattaforme cloud.
- Memoria: conserva dati storici e configurazioni.
- Alimentazione: garantisce l’energia necessaria al funzionamento del dispositivo.
Ecco uno schema dettagliato con i componenti specifici di uno smart meter (contatore intelligente):
- Sensori di Misura
- Trasformatore di Corrente (Current Transformer – CT): Riduce le alte correnti a valori gestibili per il circuito di misura.
- Trasformatore di Tensione (Voltage Transformer – VT o Potential Transformer – PT): Riduce le alte tensioni a livelli sicuri per i circuiti di misurazione.
- Sensori di Corrente Digitali: Per misurare direttamente le correnti nei circuiti domestici o industriali.
- Sensori di Tensione: Per misurare le tensioni di alimentazione.
- Unità di Elaborazione
- Microcontrollore o Microprocessore: Gestisce la raccolta dati, l’elaborazione e la comunicazione.
- DSP (Digital Signal Processor): Per analisi avanzate e filtraggio del segnale.
- Circuito di Condizionamento del Segnale
- Filtri passa basso/alto: Per eliminare rumore e interferenze.
- Amplificatori operazionali: Per adattare i segnali ai livelli di ingresso dell’ADC.
- Convertitore Analogico-Digitale (ADC)
- Trasforma i segnali analogici in dati digitali per l’elaborazione.
- Memoria
- Memoria Non Volatile (Flash, EEPROM): Per memorizzare dati storici e configurazioni.
- RAM: Per operazioni temporanee e buffer.
- Interfacce di Comunicazione
- Display e Interfaccia Utente
- Display LCD/LED: Per mostrare dati in tempo reale.
- Pulsanti o Touchscreen: Per configurazioni e letture manuali.
- Alimentazione
- Alimentatore a rete: Per alimentare il dispositivo.
- Batteria di backup: Per garantire funzionamento continuo in caso di interruzioni di corrente.
- Componenti di Sicurezza
- Modulo di crittografia: Per garantire la sicurezza dei dati trasmessi.
- Firewall hardware/software: Per proteggere da attacchi esterni.
- Modulo di Comunicazione NFC o RFID (opzionale)
- Per letture e configurazioni tramite prossimità.
SMART METER MONOFASE E TRIFASE
Il contatore intelligente monofase: gli impianti monofase si distinguono per la presenza di una singola fase, identificata solitamente dai colori marrone o nero, e di un neutro, generalmente contraddistinto dal colore azzurro. Questo tipo di impianto opera con una tensione di alimentazione standard compresa tra 220 e 230 volt. Le installazioni monofase sono le più comuni nelle abitazioni, dato che il consumo energetico associato è generalmente contenuto.
Il contatore intelligente trifase: gli impianti trifase dispongono di tre fasi e un neutro, operando con una tensione standard di 380-400 Volt. Sono comunemente utilizzati in ambito industriale e aziendale grazie alla loro capacità di sostenere un alto consumo di energia elettrica. Nonostante ciò, è possibile trovarli anche nelle abitazioni, soprattutto quando queste necessitano di supportare consumi energetici considerevoli.
COME RENDERE “SMART” LA TUA CASA
Tabella di Comparazione: Ideale vs Reale
| Componente | Situazione Ideale (Smart) | Soluzione di “Retrofit” (Tradizionale) |
| Elettrodomestici | Comunicano via Wi-Fi/Matter | Prese Smart (Plug) con monitoraggio consumi |
| Riscaldamento | Pompa di calore con protocollo Modbus | Relè a contatto pulito sul termostato esistente |
| Monitoraggio | Integrato nell’Inverter 2.0 | Smart Meter esterno con pinze amperometriche |
| Comunicazione | BUS di sistema (KNX/BTicino) | Rete Mesh Wireless (ZigBee/Wi-Fi) senza opere murarie |
Molti pensano che per avere una casa efficiente servano impianti di ultima generazione o costose ristrutturazioni domotiche. La realtà è diversa: grazie alle tecnologie di comunicazione (TLC) e a pochi componenti mirati, possiamo trasformare un’abitazione tradizionale in un sistema energetico intelligente.
Ecco i 3 step fondamentali per far “parlare” il tuo impianto elettrico con il tuo fotovoltaico.
Step 1: Il Monitoraggio
Il primo problema di una casa tradizionale è che non sa quanta energia sta consumando o producendo in tempo reale.
- La Soluzione: Installazione di uno Smart Meter con pinze amperometriche (TA: Trasformatori Amperometrici).
- Come funziona: Questi sensori “abbracciano” i cavi del quadro elettrico senza bisogno di scollegare nulla. Comunicano via Wi-Fi, con cavo RS-485A, o onde convogliate (PLC) con l’Inverter o con un Gateway centrale.
- Risultato: Ora il tuo sistema “vede” quando hai un eccesso di produzione che altrimenti finirebbe in rete per pochi centesimi.
Step 2: CREARE IL “PONTE LOGICO” (Il Relè Smart)
Una volta che sappiamo di avere energia in eccesso, dobbiamo usarla. Ma come accendiamo, a esempio, uno scaldabagno o una pompa di calore che non hanno il Wi-Fi?
- La Soluzione: Il Relè Smart a contatto pulito.
- Tecnica di Retrofit: Si inserisce un piccolo modulo (come uno Shelly o un Sonoff, o altro apparato) dietro l’interruttore o direttamente nella morsettiera dell’elettrodomestico.
- Logica di funzionamento: Il relè agisce come un interruttore automatico governato da una regola IF/THEN (IF-THEN (se-allora) è la più semplice forma di alternativa. Il suo significato può essere parafrasato con la frase “se vale la condizione C, esegui l’istruzione (blocco) I“).
Esempio pratico: Se l’immissione di energia fotovoltaica in rete è superiore a 1500W per più di 5 minuti, allora chiudi il contatto e accendi lo scaldabagno.
Step 3: Gestione dei Carichi Critici (Il “Load Shifting”)
Il retrofitting ti permette di fare Load Shifting: spostare i consumi dalle ore buie (dove pagheresti l’energia) alle ore di sole.
- Elettrodomestici bianchi: Lavatrici e lavastoviglie possono essere collegate a Prese Smart (Smart Plugs) che si attivano solo quando il sole splende.
- Climatizzazione: Usando un IR Blaster Smart (un piccolo telecomando universale Wi-Fi), possiamo istruire il tuo vecchio condizionatore ad accendersi in modalità deumidificazione quando c’è esubero solare, raffrescando la casa a costo zero.
PERCHÉ IL RETROFITTING È LA SCELTA INTELLIGENTE?
- Costo Contenuto: Con poche centinaia di euro rendi intelligente un impianto che ne vale migliaia.
- Sostenibilità: Non sostituisci apparati funzionanti (evitando rifiuti elettronici), ma ne ottimizzi l’uso.
- Indipendenza: Riduci drasticamente il prelievo dalla rete senza cambiare stile di vita.
UN CONSIGLIO
Il segreto del retrofitting non è comprare il gadget più costoso, ma impostare correttamente le soglie di intervento. Una buona programmazione evita che i tuoi elettrodomestici si accendano e spegnano continuamente, preservandone la durata nel tempo.
Come comunica i dati (il lato tlc):
1.RS485 / Modbus RTU: È il metodo più affidabile. Un cavetto schermato (doppino) collega lo Smart Meter all’Inverter. È un protocollo industriale robusto, perfetto contro i disturbi elettromagnetici.
2. Power Line Communication (PLC): I dati viaggiano direttamente sui cavi elettrici esistenti (come i vecchi modem a onde convogliate).
Senza lo Smart Meter, il relè smart di cui parlavamo prima non saprebbe mai quando attivarsi.

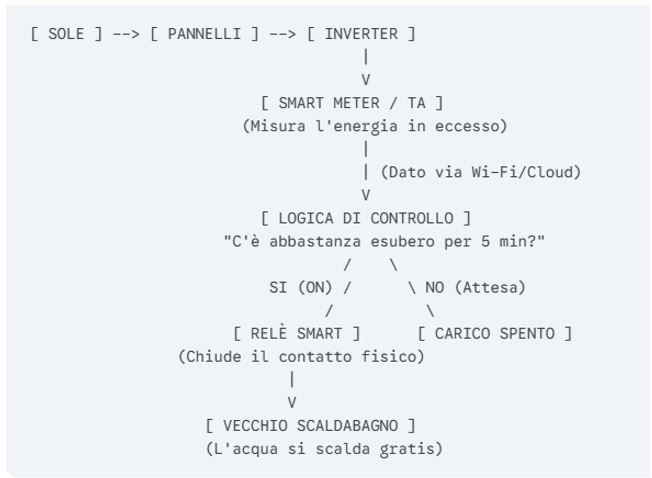

Il Flusso Logico:
- Lo Smart Meter sente che stiamo regalando alla rete.
- Invia il dato al Gateway via Modbus.
- Il Gateway vede che la soglia è superata e invia un comando via Wi-Fi al Relè.
- Il Relè accende lo scaldabagno.
Lo Smart Meter è l’organo di senso del tuo impianto. Se l’inverter è il muscolo e il gateway è il cervello, lo Smart Meter è la vista. Solo misurando con precisione ciò che accade al confine tra la tua casa e la rete pubblica, possiamo trasformare lo spreco in risparmio.
SCHEMA TECNICO E LOGICO SU COME ATTIVARE LO SCALDABAGNO O ALTRI APPARATI QUANDO ESISTE UN SURPLUS DI ENERGIA FOTOVOLTAICA
Lo smart meter, come ad esempio il Shelly EM, è un dispositivo elettronico progettato per gestire correnti di piccola entità. Tuttavia, nel caso in cui lo si utilizzi per alimentare uno scaldabagno sfruttando l’energia in eccesso prodotta da un impianto fotovoltaico, la potenza richiesta generalmente rientrerebbe tra i 1500 e i 2400 Watt. Per evitare danni ai contatti del relè dello smart meter, che potrebbero surriscaldarsi o deteriorarsi sotto carichi così elevati, è necessario integrare un teleruttore.

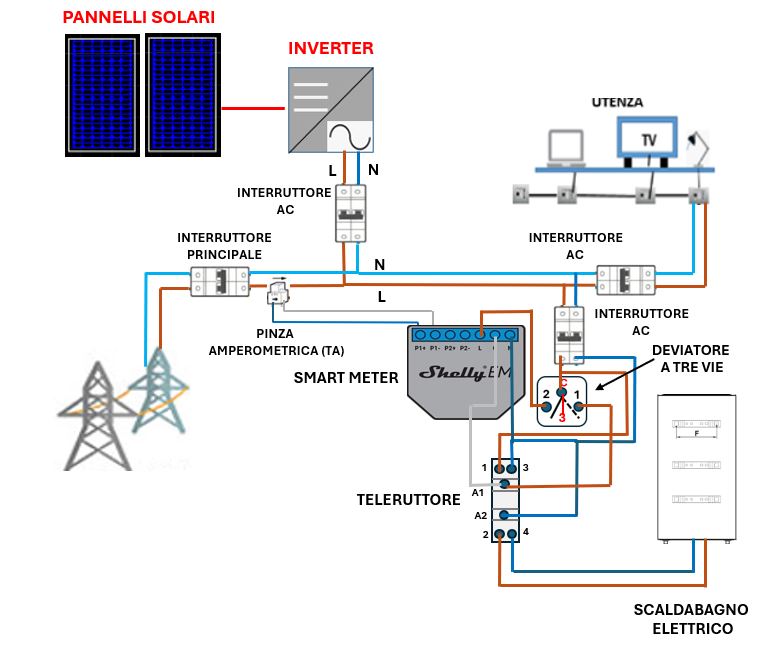

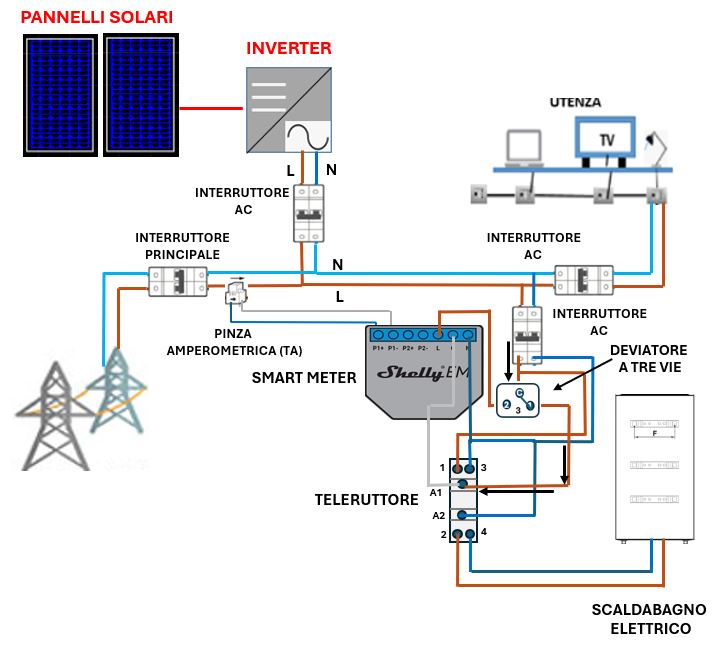

LO SCHEMA DI COLLEGAMENTO
In questo scenario, lo Shelly non alimenta lo scaldabagno, ma alimenta solo la bobina del teleruttore.
- Lo Shelly EM (o altro apparato): Misura l’energia tramite la pinza (TA) posizionata sulla fase generale che arriva dal contatore.
- L’uscita “O” dello Shelly EM: Riceve il comando logico (tramite le regole che abbiamo visto prima) e chiude il contatto.
- Il Teleruttore: Quando riceve corrente dallo Shelly sui morsetti della bobina (solitamente denominati A1 e A2), chiude i suoi contatti interni.
- Lo Scaldabagno: È collegato ai contatti di potenza del teleruttore. Quando il teleruttore scatta, lo scaldabagno riceve la 230V e inizia a scaldare.
COLLEGAMENTO PRATICO DEI MORSETTI
Ecco come si deve procedere nel quadro elettrico:
- Alimentazione Shelly EM: si collega i morsetti L (Fase) e N (Neutro) dello Shelly alla rete.
- Comando:
- Porta la Fase (L) al morsetto I (Input) dello Shelly.
- Collega il morsetto O (Output) dello Shelly al morsetto A1 della bobina del teleruttore.
- Collega il morsetto A2 della bobina del teleruttore al Neutro (N).
- Potenza:
- Prendi la Fase e il Neutro direttamente dall’interruttore magnetotermico dedicato allo scaldabagno e portali ai morsetti di ingresso del teleruttore (es. morsetti 1 e 3).
- Collega i morsetti di uscita del teleruttore (es. 2 e 4) ai cavi che vanno fisicamente allo scaldabagno.
In questo esempio utilizzeremo esclusivamente il dispositivo Shelly EM, dotato di un piccolo relè interno (un contatto pulito) progettato specificamente per il controllo di un teleruttore. In questa configurazione, gestisce tutto autonomamente: effettua le misurazioni tramite la pinza e controlla direttamente attraverso il suo contatto interno.

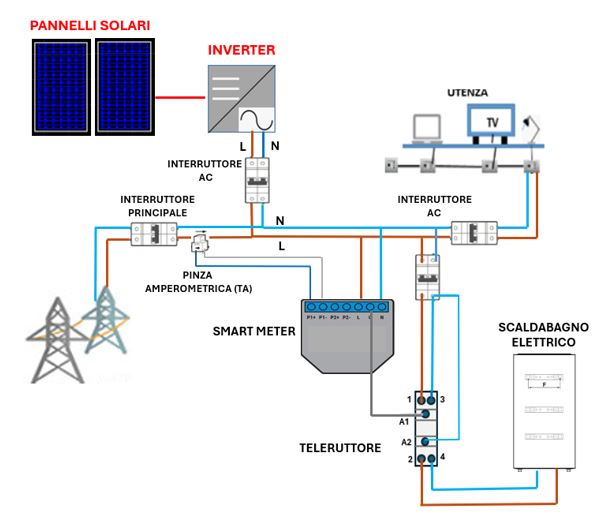

LO SCHEMA TECNICO “TUTTO IN UNO”
Qui lo Shelly EM funge sia da sensore che da interruttore per la bobina del teleruttore.
- Pinza (TA): Misura l’energia che entra/esce dal contatore.
- Contatto “O” (Output): È un interruttore interno che si chiude quando l’algoritmo decide che c’è abbastanza sole.
- Teleruttore: Riceve il comando fisico direttamente dallo Shelly EM.
LA LOGICA DI ATTIVAZIONE (CONFIGURAZIONE INTERNA)
La configurazione si fa nelle “Smart Actions” interne dello Shelly EM. È molto più veloce perché il comando è elettrico.
Passaggi sull’App Shelly:
- Crea una Scena (o usa le Local Actions):
- IF (Se): La potenza misurata dalla Pinza (Channel 1) è inferiore a -2000W (il segno meno indica che stai immettendo energia in rete, quindi è esubero).
- CONDITION: Mantieni per almeno cinque minuti (per evitare scatti se passa una nuvola).
- THEN (Allora): Shelly EM Relay\rightarrow ON.
- Crea la Scena di Spegnimento:
- IF (Se): La potenza misurata dalla Pinza è superiore a -100W (stai smettendo di regalare energia o stai iniziando a prelevare).
- THEN (Allora): Shelly EM Relay\rightarrow OFF.
In questa configurazione, usando solo lo Shelly EM, eliminiamo la dipendenza dal Wi-Fi per l’attivazione. Anche se il router dovesse spegnersi, la logica interna allo Shelly EM continuerà a sentire l’energia e a comandare fisicamente il teleruttore. È la soluzione più robusta per chi cerca la massima affidabilità tecnica.
Tecnicamente, dobbiamo prevedere un “Override” (Forzatura Manuale o Temporizzata). Non possiamo lasciare che la famiglia resti senza acqua calda solo perché non c’è il sole.
Ecco le tre soluzioni tecniche dalla più semplice alla più “evoluta”:
- La Soluzione “App” (Software Override)
Dato che lo Shelly EM è comunque connesso al Wi-Fi, il modo più immediato è agire tramite l’applicazione.
- Come funziona: Anche se la “scena” (quella che accende col sole) non è attiva, si può sempre entrare nell’app e premere il tasto ON virtuale.
- Cosa succede: Lo Shelly chiude il contatto, il teleruttore scatta e lo scaldabagno parte usando l’energia della rete (ENEL).
- Consiglio tecnico: Nell’app Shelly si potrebbe impostare un “Auto-off timer”. Ad esempio: “Se lo accendo manualmente, spegnilo comunque dopo due ore”. Questo evita che lo scaldabagno resti acceso tutta la notte per dimenticanza.
- La Soluzione “Orologio” (Programmazione Oraria)
Questa è la soluzione più pragmatica per garantire l’acqua calda al mattino.
- Logica: si imposta una regola fissa (Schedules).
- Esempio: Accendi lo scaldabagno ogni notte dalle 03:00 alle 05:00 (quando l’energia costa meno, se hai una tariffa bioraria), a prescindere dal fotovoltaico.
- Vantaggio: Al risveglio l’acqua è calda. Se poi durante il giorno esce il sole, lo Shelly EM farà i suoi cicli extra “gratis” per mantenerla in temperatura.
- La Soluzione “Fisica” (Il Selettore Manuale)
Questa è la soluzione è “a prova di guasto” (anche se cade il Wi-Fi o si rompe lo Shelly).
- Tecnica: Si installa un selettore a 3 posizioni (1-0-2) da barra DIN nel quadro elettrico, a monte del teleruttore.
- Posizione 2 (Automatico): Il teleruttore è comandato dallo Shelly (Logica Fotovoltaico).
- Posizione 0 (Spento): Tutto isolato (utile per manutenzione).

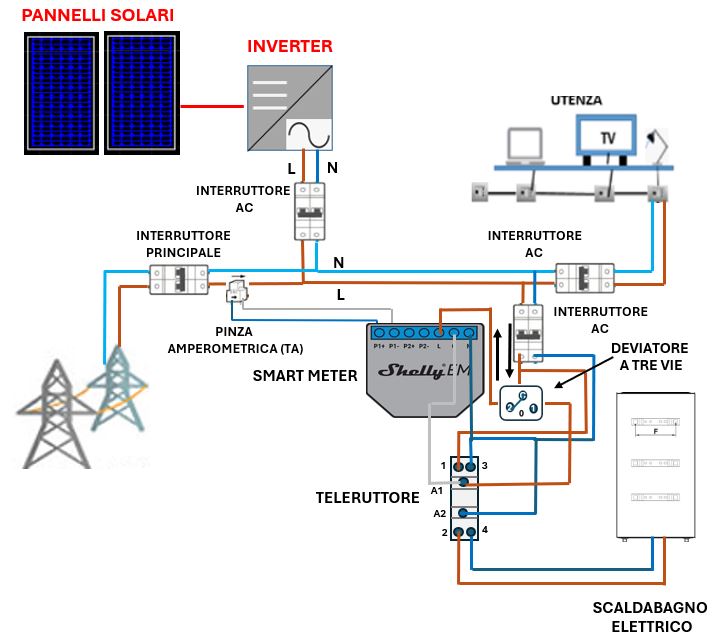

- Posizione 1 (Manuale/Forzato): Si bypassa lo Shelly e si dà corrente diretta alla bobina del teleruttore.
- Perché proporlo: il cliente ha il controllo totale e rassicura chi non si fida al 100% dell’elettronica.

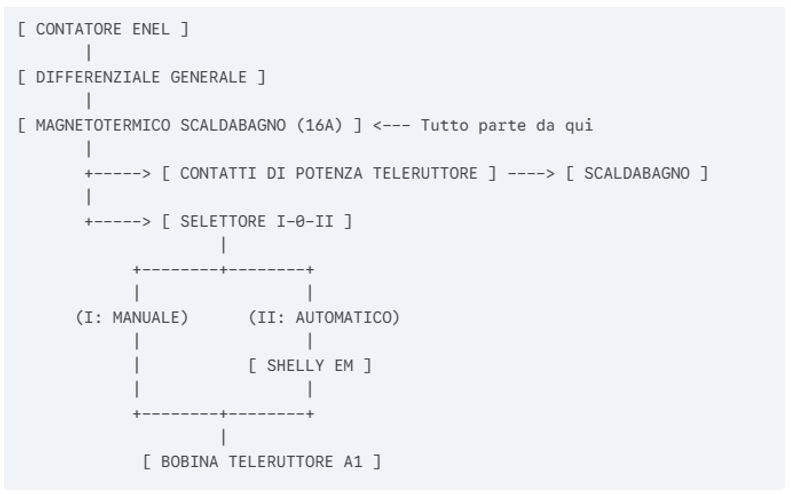

Schema Elettrico: Selettore I-0-II (Manuale-Off-Auto)
Il segreto sta nell’utilizzare il selettore per decidere chi deve inviare la fase al morsetto A1 del teleruttore.
Legenda del Selettore:
- Posizione 1 (MANUALE): Forza l’accensione. Preleva la fase direttamente dal magnetotermico e la manda al teleruttore.

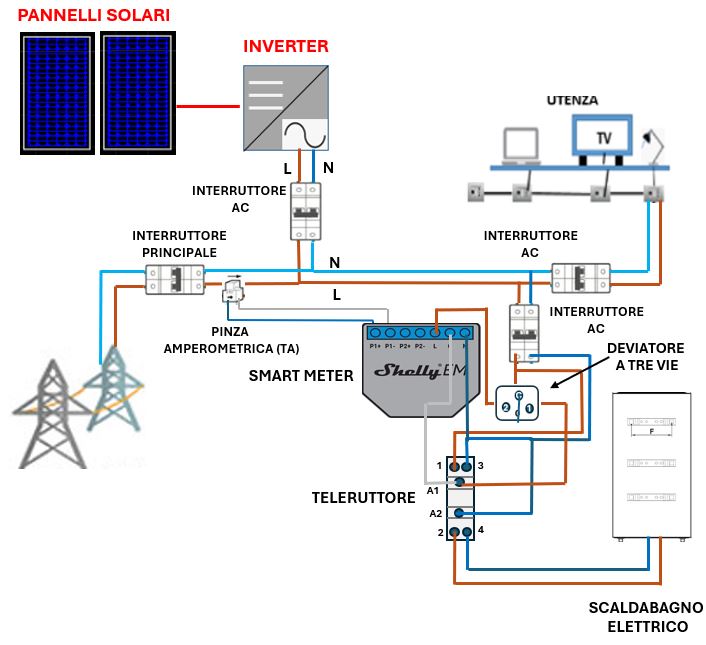

- Posizione 0 (OFF): Il circuito è aperto. Il teleruttore non può scattare in nessun caso.
- Posizione 2 (AUTOMATICO): Il controllo passa allo Shelly EM. Il teleruttore scatta solo se lo Shelly chiude il suo contatto (quindi se c’è sole).
NOTA:
Il selettore va posizionato a valle (dopo) l’interruttore magnetotermico.
Tuttavia, dobbiamo distinguere tra il circuito di Potenza e il circuito di Comando. Ecco come va strutturato tecnicamente il quadro per essere a norma e sicuro:
- Il Magnetotermico è la “Protezione Master”
L’interruttore magnetotermico dello scaldabagno deve proteggere tutto ciò che sta dopo di lui. Quindi:
- La corrente arriva dal differenziale generale.
- Entra nel Magnetotermico Scaldabagno.
- All’uscita del magnetotermico, la linea si sdoppia:
- Una parte va ai contatti di potenza del Teleruttore.
- Una parte va ad alimentare il circuito di comando (Selettore e Shelly).
- Perché posizionarlo dopo?
Se si posizionasse il selettore prima, si avrebbe dei cavi sotto tensione che non sono protetti dal magnetotermico specifico. Posizionandolo dopo:
- Sicurezza: Se c’è un cortocircuito nello Shelly, nel selettore o nella bobina del teleruttore, il magnetotermico scatta e mette tutto in sicurezza.
- Manutenzione: Se devi lavorare sul sistema (o sostituire lo Shelly), abbassi il magnetotermico e sei certo che non arrivi tensione né al selettore né allo scaldabagno.
